Le complexe sportif Arsenal à Rueil Malmaison est livré

Le complexe sportif Arsenal à Rueil Malmaison a été livré en décembre 2020. ‍ …

ASCIA a été missionnée en exécution du lot structure.

Maitre d’ouvrage : COMMUNE DE RUEIL MALMAISON

Conception-réalisation : RICCIOTTI RUDY , Agence Coste Architectures et Léon Grosse .



 5 000m² pour 14 disciplines sportives différentes, le bâtiment est découpé en 3 zones : piscine, gymnase et tennis de table et sur le toit du bâtiment, se trouve un plateau sportif de 6500m².

Partie technique :

Dans la zone piscine, se trouve un grand bassin sportif (25mx21m) avec fond amovible sur une partie, ainsi qu’un bassin ludique. Le support béton pour la structure du pisciniste à demander de nombreuse réservation. (LG-STR-EXE-COF-RCB-PI-2002-A – Plan des réservations bassin)

Toujours dans la même zone, en face du bassin sportif, des gradins préfabriqués ont été installés. (LG-STR-EXE-ARM-RCH-PI1-3002-D – Coffrage et armatures des gradins de la Piscine)

L’ensemble du bâtiment est entouré de 187 poteaux à inertie variable, dont certains au niveau de l’entrée principale, sont inclinés. Les poteaux ont une hauteur moyenne de 10m40. (LG-STR-EXE-ARM-TN-TZO-3001-E – Détails d’armatures des poteaux des façades)

Sur ces poteaux on retrouve des corniches préfabriquées, qui ceinturent le bâtiment au dernier niveau. (LG-STR-EXE-COF-R+2-TZO-5003-A – Détails Corniches)

Le bâtiment est découpé en 3 zones : piscine, gymnase et tennis de table (partie centrale regroupant différentes salles de sport).

Sur le toit du bâtiment, se trouve un plateau sportif de 6500m². Pour s’adapter aux grandes dimensions du bâtiment, il a fallu prévoir des poutres post-contraintes sur l’ensemble des zones (58m90 sur la zone gymnase, 25m50 sur la zone centrale et 55m50 sur la zone piscine). Les poutres de la zone piscine et gymnase sont reprises par des blochets à leurs extrémités, qui s’appuient ensuite sur des poteaux avec appui néoprène. (LG-STR-EXE-COF-R+2-GY1-0501-A – Coffrage PH R+2 GY1) (LG-STR-EXE-COF-R+2-TZO-5001-A – Détails des blochets)

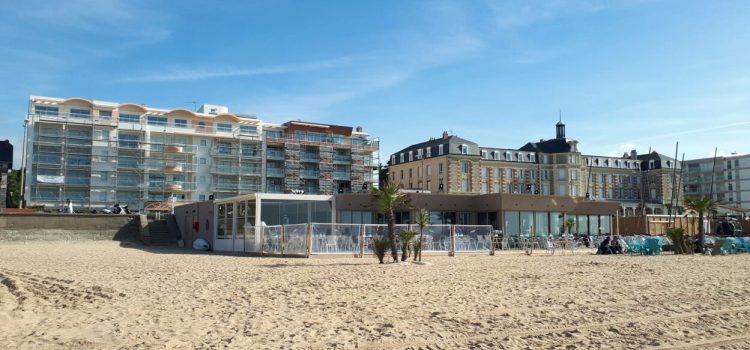

Un restaurant intégralement démontable!

Restaurant démontable
©Eric Le Gal Architecte

Un restaurant intégralement démontable sur la plage de Pornichet (44). Des délais de travaux de seulement 3 mois et une règlementation drastique pour l’occupation du littoral qui impose un démontage complet tous les 12 ans.

L’utilisation du métal et du bois a permis d’optimiser l’encombrement des poutres, faciliter l’acheminement des pièces jusqu’au montage des éléments sur site.

ASCIA a été missionnée en conception (DCE) et en exécution du lot structures métalliques et bois.  La structure a été posée sur des pieux métalliques vissés dans le sable. Les matériaux utilisés ont été réfléchis pour assurer la durabilité de l’édifice en milieu marin. Pour se faire, la structure métallique est galvanisée et le bois de classe adaptée à cette ambiance. Un projet mixte entièrement démontable et prévu remontable sur un autre site. Un bel exemple d’économie circulaire.

Merci à Vincent Rey, Florence Bannier CTICM – Centre Technique Industriel de la Construction Métallique , au Restaurant Signature, à Éric Le Gal, IDF, LG Métal et Trafordyn.

Extension du siège ASCIA

ASCIA Etude strucutre Nantes surélévation
Surélévation structure Bureau ASCIA

Quand nous travaillons à nos propres ouvrages.

En 2016, le groupe ASCIA a fait construire son siège social à Haute-Goulaine. Sur 2 étages, 6 bureaux individuels, un open space, un espace reprographie, un accueil, une salle de réunion, un local archive, et une salle de pause donnant sur une terrasse.

En 2019, 3 ans plus tard l’agence repense la configuration de son siège avec la création d’une surélévation bois pour agrandir ses locaux. Sur un étage, 5 bureaux individuels sont crées, et 2 openspace supplémentaires.

En novembre 2020 les bureaux ont été livrés.

Le nouveau CREPS des Pays de la Loire

Etude structure Creps Nantes
Etude structure Creps Nantes
©AURA ARCHITECTURE

ASCIA GROUPE participe au projet du nouveau CREPS Pays de la Loire dans l’équipe maîtrise d’œuvre aux côtés du bureau d’architecture AURA. La force d’un groupe pluridisciplinaire a permis à nos différents pôles de participer à ce projet :

Le futur CREPS s’annonce comme un ensemble de bâtiments modernes et adaptés. Il reflète l’engouement de la région pour l’accueil des futurs athlètes des JO 2024.

Pôle charpente métallique et bois, pour les missions VISAS. Et le pôle structure béton armé, pour l’élaboration des plans d’exécution pour les entreprises de construction GCC et ETPO.

Le projet situé dans la zone de « Babinière » et réparti sur 11 700m², se compose de 4 pôles (Administratif, Sportif, Formation et Innovation) aux multiples spécificités :

  • Les pôles administratifs et l’accueil sont constitués de prémurs isolés en béton blanc pour un meilleur aspect de finition et pour une plus grande rapidité d’exécution.

  • Le pôle sportif lui a été étudié pour prendre toutes les dispositions techniques afin de s’adapter à chacune des pratiques sportives du bâtiment. Une de ses particularités a été la création d’une dalle pour le pas de tir à l’arc en surplomb de la salle de tennis de table avec la pause de 19 poutres de 14 tonnes et 21 mètres de long. Par ailleurs, le pôle accueillera une salle de musculation (avec une double dalle pour l’haltérophilie) et deux salles multisports avec des gradins pour l’une d’elles. Toutes ces prouesses techniques ont nécessité pas moins de 4 700 m3 de béton pour les fondations, voiles verticaux, planchers et dallages.

Le projet sera livré pour l’été 2021.

Le projet Skyhome prend de la hauteur

Construction SkyHome Nantes Strcture
Projet Sky Home ASCIA

ASCIA GROUPE est fier de participer en collaboration avec l’entreprise SAVOIE CONSTRUCTION à la réalisation du projet SKYHOME située entre les ponts Willy-Brandt et Aristide-Briand sur l’île de Nantes.

Les trois bâtiments signés Sky Home s’étaleront sur une surface de 16 800 m². Deux tours de dix-huit étages culminant à 55m de hauteur seront destinées à 195 logements : des studios quatre pièces qui monteront vers le haut et huit « maisons de ville » de type T3, uniquement au rez-de-chaussée et au premier étage, avec un accès à part, via des passerelles entourées par la verdure. Un bâtiment plus bas, à neuf niveaux, laissera plutôt la place aux bureaux, sur 5 000 m².

Un bâtiment audacieux composé pour l’ensemble des façades de blocs épines préfabriqués posés sur pieux et une modélisation sismique à la hauteur du projet.

Le projet sera livré en 2022.

Projet Sky Home ASCIA
Projet Sky Home ASCIA

Des balcons préfabriqués, prêts à poser

ASCIA Des balcons préfabriqués, prêts à poser

Après les deux mois de confinement, posséder un espace extérieur au sein d’un foyer est devenu indispensable pour le bien-être des français. La récente crise sanitaire a marqué les écarts en termes de qualité de vie dans les logements. En effet, selon l’INSEE « en 2020, 36% des Français vivent dans un appartement dont 12% ne disposent ni de balcon, ni de terrasse ou de jardin privatif ». Ceci explique pourquoi posséder un balcon est devenu une véritable plus-value pour un appartement.

Quelle solution ?

Créer des balcons pour augmenter l’espace habitable, et par là même, améliorer la qualité de vie des habitants en logements collectifs.

Aujourd’hui, le monde de la construction arrive à un tournant. En effet, depuis quelques années, on voit apparaître de nouvelles méthodes qui simplifient les process et fluidifient l’avancement des chantiers. Tout cela est possible grâce à la construction dites hors site® ou modulaire. Ce procédé est aussi bien dédié à la construction neuve qu’à la modernisation des constructions existantes. Ainsi, le préfabriqué en usine permet d’optimiser l’écosystème des chantiers. Un vrai contrôle des timings et des coûts pourront être observés.

La technique modulaire

Le balcon, communément intégré dès l’origine à la structure du bâtiment lors de sa construction, peut dorénavant être ajouté par la suite à la façade. C’est une nouvelle tendance qui consiste à réaliser des balcons préfabriqués toutes options (planchés, revêtements, garde-corps) composés d’une structure porteuse. Il est possible d’utiliser et de combiner aussi bien le métal, le béton que le bois pour réaliser des balcons rapportés.

Les avantages majeurs du modulaire sont multiples :

Une rapidité d’installation due à un process maitrisé.

Une réduction des nuisances de chantier, moins de temps sur site équivaut à moins de bruit.

Une réduction des déchets, la construction en usine offre une optimisation des matériaux, ce qui diminue le gaspillage.

Une réduction de l’empreinte carbone, car il y a moins de transport humain et de matériaux pour le chantier.

Tous ces aspects permettent à la construction modulaire de s’ancrer dans une démarche moderne d’économie circulaire, qui limite les gaspillages et l’impact environnemental, tout en améliorant l’efficacité avec une gestion durable et efficace des ressources.

Des balcons … mais pas que

Le modulaire permet un large champ de possibilités en matière de réhabilitation et rénovation. Il est en effet possible d’ajouter des mètres carrés habitables sur l’existant via une extension ou même une surélévation. Les améliorations de bâtiments existant peuvent aller de la construction de loggias, de terrasses, jusqu’à l’ajout de coursives extérieurs, réalisation de mises aux normes (ERP, escalier de secours, cage d’ascenseur, remise en place de balcon suite à un sinistre…). Une expertise préliminaire permettra de déterminer la faisabilité des projets envisagés. En effet, il est important de notifier qu’il est nécessaire de réaliser un diagnostic pour évaluer les capacités portantes de la structure pour pouvoir envisager de tels projets.

Un exemple de chantier

Le manque d’espace dans des logements collectifs c’est toute la problématique à laquelle l’équipe dont à fait parti le groupe ASCIA. Pour répondre une mission de réhabilitation et restructuration de 194 logements en site occupé, l’équipe a réussi s’adapter au contexte particulier du chantier.

Les différentes phases se décomposent ainsi:

  • Phase 1 – audit – note de calculs et conception
  • Phase 2 – fabrication et galvanisation
  • Phase 3 – mise en place sur site

Pour un projet comme celui-ci, il faut compter entre 4 et 6 mois selon l’envergure du chantier et les finitions apportées.

Pour plus d’informations:

https://www.linkedin.com/company/11248611/

Création du siège ASCIA

ASCIA INGENIERIE Nantes contact

Esquisse réalisée par le cabinet FRENESIS Architecte à Maillezais (85)

En 2016 le groupe ASCIA fait construire son siège social. Sur 2 étages, 6 bureaux individuels, un open space, un espace reprographie, un accueil, une salle de réunion, un local archive, et une salle de pause donnant sur une terrasse.
